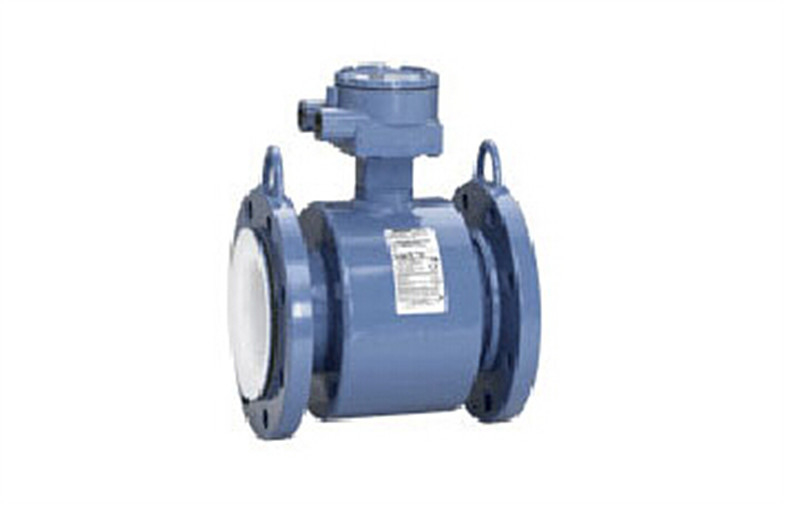

Rosemount 8705 ensanchó sensor de Flowtube ensanchó los sensores del flowtube para los líquidos y las mezclas conductores

Detalle rápido:

1. Fabricado por Rosemount
2. Estilo ensanchado
3. 0,25% exactitudes del estándar; 0,15% opciones de la alta exactitud disponibles
4. ½ al tamaño de 36 pulgadas disponible
5. Poder pulsado de la impulsión de la bobina de DC
6. Diseño de proceso estándar

Descripción:

El Rosemount 8705 sensores ensanchados se fabrica del acero inoxidable y de carbono y se suelda con autógena para proporcionar un sello hermético que proteja contra la humedad y otros contaminantes. La caja sellado asegura confiabilidad máxima del sensor protegiendo todos los componentes internos y atándolos con alambre de los ambientes más hostiles. Todo el uso de los sistemas del magmeter de Rosemount pulsó la tecnología de DC que proporciona el centrado automático continuo para compensar variaciones en el ambiente de proceso; especialmente con los caracteres siguientes:

1. La vivienda completamente soldada con autógena del sensor asegura confiabilidad en los ambientes más duros
2. La amplia gama de tamaños, alineando los materiales y los materiales del electrodo para resolver todo su flujómetro magnético necesita, aplicable al diámetro del tubo a partir de 15 milímetros hasta 900m m.
3. Longitudes de endecha del ISO.
4. Requisito de la instalación del sensor: 5D de contra la corriente y 2.o tubo rio abajo derecho.
5. Exactitud: 0,25% para el estándar y 0,15% para la opción de la alta exactitud.
6. Servicio: Líquidos y mezclas conductores.
7. Selección del transmisor: permutable con 8732E y 8712E.
8. Límite de gama superior: 12m/s.
9. Límite de la temperatura: el °C -34 a 65 para la gama de proceso ambiente y máxima es el °C -29 a 177 con la guarnición de PTFE y de PFA.
10. Especificación física:

• material No-mojado: 304SST o 316SST para el sensor y los rebordes, material completamente soldado con autógena para contener y la pintura del poliuretano.
• Material mojado: PFA, PTFE, ETFE, poliuretano, neopreno, guarnición y 316L SST, aleación de níquel 276 (UNS N10276), tantalio, iridio del platino-20% del 80%, titanio de Linatex para los electrodos.
• Conexión eléctrica: Dos 1/2-14 conexiones del NPT con los terminales de tornillo del número 8 se proporcionan en el recinto terminal para el cableado eléctrico.

Usos:

Especificaciones:

Paso 1: Tipo del sensor de flujo   Tipo Notas de uso Opción de la exactitud Línea tamaños Poder de la impulsión de la bobina 8705 Diseño de proceso estándar 0,25% Estándar 0,15% alto 15 - 900 milímetros 0,5 - 36 pulgadas DC pulsado 8711 Peso ligero compacto 0,25% Estándar 0,15% alto 4 - 200 milímetros 0,15 - 8 pulgadas DC pulsado 8721 Diseñado para la comida y bebida y ciencias de la vida, 3-A y EHEDG 0,5% Estándar 0,25% alto 15-100 milímetros 0,5 - 4 pulgadas DC pulsado 8707 Mejor en flujos de la mezcla de P&P, de M&M, y usos ruidosos 0,5% Estándar 0,25% alto 80 - 900 milímetros 3 - 36 pulgadas Alto-Señal DC pulsado   Paso 2: Selección del material del trazador de líneas   Trazador de líneas Notas Límites de los temporeros Tipo y línea tamaños PFA EL MEJOR FLUOROPOLÍMERO Resistencia excelente a las sustancias químicas y a la abrasión. Conveniente para cualquier uso. -20 a 350°F (- 29 a 177°C Reborde 15 - 350 milímetros 0,5 - 14 pulgadas Oblea 4 - 8 milímetros 0,15 - 0,3 pulgadas PTFE UN MEJOR FLUOROPOLÍMERO Más rentable que PFA. Resistencia química excelente, pero menos resistencia de abrasión que PFA. -20 a 350°F (- 29 a 177°C Ensanchado 15 - 900 milímetros 0,5 - 36 pulgadas Oblea 15 - 200 milímetros 0,5 - 8 pulgadas ETFE BUEN FLUOROPOLÍMERO Resistencia similar de la sustancia química y de abrasión a PTFE, pero una temperatura más baja del maxium un más costoso. -20 a 300°F (- 29 a 149°C) Ensanchado 15 - 400 milímetros 0,5 - 16 pulgadas Oblea 15 - 200 milímetros 0,5 - 8 pulgadas Poliuretano Aplicado típicamente al agua potable (ningunas sustancias químicas). Abrasión resistente a las mezclas con las pequeñas partículas. 0 a 140°F (- 18 a 60°C) Ensanchado 15 - 900 milímetros 0,5 - 36 pulgadas Neopreno Aplicado típicamente al agua y a la agua de mar. Abrasión resistente a las mezclas con las pequeñas partículas. 0 a 185°F (- 18 a 85°C) Ensanchado mm* 80 - 1800 1,5 - 72 pulgadas Paso 3: Tipo del electrodo y selección del material   Tipo del electrodo Notas de uso   Botón Diseño estándar del electrodo. Uso para la mayoría de los usos, especialmente donde está una preocupación la abrasión. Tiene resistencia justa a la capa que puede ser mejorada correctamente clasificando el sensor.   Cono El uso donde está la capa una preocupación y ningunos sólidos está presente. El electrodo del cono no se debe utilizar en usos del abrasivo o de la mezcla pues las partículas darán lugar a ruido de proceso creciente en los electrodos.   Material del electrodo Notas de uso 316L SST Material estándar del electrodo. Compatible con la mayoría de los usos a base de agua de la concentración baja. Evite usar inoxidable en usos del ácido de una concentración más alta. Aleación de níquel 276 Uso en medio a los ácidos de la alta concentración donde no está aceptable SST. Uso en usos con altas concentraciones del cloruro, tales como agua de mar. Platino (Platino del 80%, iridio del 20%) El ideal para los usos del licor encontró en pulpa y la industria de papel. También ideal como opción de repuesto del electrodo para cubrir casi cada uso en una planta. Compatible con casi cada líquido del proceso. Tantalio El ideal para el ácido de la alta concentración fluye por ejemplo los ácidos hidroclóricos e hidrofluóricos. Titanio Ideal para los usos (bajos) cáusticos de la alta concentración tales como hidróxidos del sodio y de potasio. Paso 4: Selección del transmisor   Tipo Notas Opción de la exactitud Fuente de alimentación Protocolo LOI de la salida de la interfaz de usuario 8732 Montaje integral o remoto 0,25% Std 0,15% alto AC/DC global HART®, interruptor óptico LOI del fieldbus de Foundation™ o exhibición solamente 8712 Pared remota 0,25% Std 0,15% alto AC/DC global Botón dedicado LOI del CIERVO Alta señal 8712 Pared remota. Compatible solamente con el flowtube 8707 0,5% Std 0,25% CA 115V CIERVO Botón dedicado LOI Paso 5: Diagnósticos y características aumentadas   Tipo Notas Disponibilidad Diagnósticos estándar Falta del hardware del transmisor; falta del software del transmisor; falta de la bobina del sensor; tubo vacío Con cada transmisor de las E-Series   D1 Opción de la alta exactitud (0,15%) 8732 y 8712   HACHA Capacidad aumentada de DI ⁄ DO 8732 y 8712     ⁄ FF DEL CIERVO       DA1 ⁄ D01 La habitación de los diagnósticos incluye: detección de falta de la tierra y del cableado, alta detección de proceso del ruido. 8732 y 8712   DA2 ⁄ D02 La habitación de diagnóstico incluye: verificación interna del metro 8714i 8732 y 8712

Ventaja competitiva:

Los 8700 sistemas del flujómetro magnético proporcionan la medida obstructionless del flujo que es ideal para medir cualquier líquido conductor. Una opción amplia de los materiales de construcción provee de compatibilidad virtualmente todos los usos, de líquidos altamente corrosivos a las mezclas fibrosas a menudo consideradas difíciles medir con otros dispositivos. Los flujómetros magnéticos de Rosemount ofrecen la ventaja del flujo de medición en un paquete virtualmente inafectado por densidad, temperatura, la presión, y el cambio de la viscosidad.
