El moler supportting horizontal/el agujerear/que perfora del centro de mecanización del CNC
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Tipo: | Horizontal |
|---|---|---|---|
| CNC o No: | CNC | Automático de rasante: | Automática |
| Max. Swing Diameter: | 350 mm | tensión: | 380V |
| Poder (W): | 15KW | Dimensión (L*W*H): | 4900*4500*2850m m |
| Peso: | 9500kg | Servicio post-venta proporcionado: | Dirige disponible para mantener la maquinaria en ultramar |
| Garantía: | 12 Meses | Tamaño de la tabla de trabajo: | 500*500m m |
| viaje del eje x: | 900m m | viaje del eje de y: | 750m m |
| viaje del eje de z: | 1250m m | cantidades de la herramienta: | 24 |
| forma cónica del eje: | BT50 | Velocidad del eje: | 8000rpm |
| velocidad de alimentación rápida: | 24 m/min | Peso neto: | 9500kg |
| Dimensión de la máquina: | 4900*4500*2850m m | ||
| Alta luz: | CNC servicios de mecanizado,centro de mecanización de la precisión |
||
Centro de mecanización horizontal del CNC HM50/HM50B HM63/HM63B con
una rigidez total más alta de la unidad y más rápidamente
velocidad del movimiento
Detalle rápido:
1. La optimización finita del elemento del ordenador hace una rigidez total más alta de la unidad y más rápidamente
velocidad del movimiento.
2. Todas las hachas del movimiento linear adoptan vías guías lineares.
3. Todas las piezas se subrayan razonablemente y tienen estructura compacta.
4. El tornillo de la bola de la precisión del nivel de la pretensión C3 asegura.
5. Tres hachas adoptan los acoplamientos flexibles de la alta precisión R+W cerca juntados para asegurar
la alta precisión de la posición en el alto estado que apresura.
6. Se idean la casa de la máquina de la protección, la descarga del microprocesador y el drenaje completos
estructura avanzada y confiable.
7. La máquina adopta diseño de ingeniería del cuerpo humano para asegurarse de la operación
fácilmente y con seguridad.
8. La mesa de trabajo del intercambio puede ser opcional.
9. Toda clase del sistema de detección de medición de la cabeza y de la reja puede ser añadido.
Descripción:
1. Garantía para esta máquina que rosca
1. los ingenieros están disponibles hacer servicio de ultramar de la maquinaria. En algunos países, tenemos hacer de ultramar del agente
servicio de la después-venta a tiempo y profesionalmente.
2. 24 horas de servicio sincero en línea o móvil.
3. entrenando en nuestra fábrica y en línea esté libre de coste.
4. la garantía es 12 meses, las pequeñas piezas rotas está libre de coste de substituir, los recambios se entrega con la máquina
para la conveniencia del cliente.
5. Ofrecemos el mejor precio del agente y el precio del distribuidor.
2. Cliente y entrega
acepte ODM, OEM,
acepte el MANDO, CFR, CIF, precio de EXW,
T/T el 30% como depósito y el equilibrio antes de máquinas salen de nuestra fábrica.
los productos normales con tiempo estándar de la fabricación de la configuración son 7-15 días laborables.
Usos:
La máquina es conveniente para la fabricación militar, aeroespacial, automotriz, modelo, de la maquinaria y otras industrias, papel
encajone las piezas de las piezas, tipo piezas, piezas especial-formadas, partes del disco por un fiture puede terminar automáticamente una variedad de trabajar a máquina
el moler superficial cuatro, agujereando, perforación, ampliándose, bisagra, compañía, asegura la precisión y el effiiency que trabajan a máquina
Especificaciones:
Accesorios opcionales horizontales del centro de máquina
Impulsión del eje del reductor del ● con ZF o el FB
La velocidad del eje del ● es 8000rpm
● que se centra en el agua
Tipo revista de la herramienta (40) del almacenamiento del ●
Especificación horizontal HM50/50B del centro de máquina
|
|
HM50 | HM50B |
|
Tamaño de la tabla de trabajo |
500*500 | 500*500 |
|
Cantidades de la tabla de trabajo |
1 | 2 |
|
División de escala de la mesa de trabajo |
1 | 1 |
|
Viaje del eje X |
900 | 900 |
| Viaje del eje de Y | 750 | 750 |
| Viaje del eje de Z | 650 | 1250 |
|
Distancia entre el centro del eje y la superficie de la mesa de trabajo |
110-860 | 110-860 |
|
Distancia entre la cara del extremo del eje al centro de la mesa de trabajo |
230-880 | 230-1480 |
|
T-ranura (anchura de ranura de No.* *spacing) |
5-14×100 | 5-14×100 |
|
Forma cónica del eje |
BT50 | BT50 |
|
Velocidad del eje |
8000rpm | 8000rpm |
|
Tornillo de la bola del eje de X.Y.Z |
4512,4512,5012 | 4512,4512,5012 |
|
Velocidad rápida del eje de X.Y.Z |
24/24/24 | 24/24/24 |
| Vías guías lineares del eje de X.Y.Z | RUE45, RUE45, RUE55 | RUE45, RUE45, RUE55 |
| Conexión del motor del eje de X.Y.Z | conexión directa | conexión directa |
| Poder del motor del eje | 11/15 | 11/15 |
| Motor del eje de X.Y.Z | X: 12 Y: 22Z: 22 | X: 12 Y: 22 Z: 22 |
|
Cantidad de la herramienta |
24 | 24 |
| Longitud del diámetro y peso máximos de herramientas | 112mm/350mm/15g | 112mm/350mm/15g |
| Coloque la exactitud | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Coloque la exactitud de nuevo | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
|
Trabaje a máquina la dimensión (L*W*H) |
4900X4500X2850 | 4900X4500X2850 |
|
Capacidad de carga de la tabla de trabajo |
500 | 500 |
|
N.W. |
8200 |
9500 |

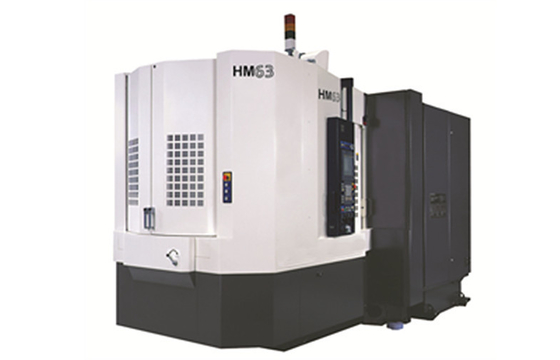

Especificación horizontal HM63/63B del centro de máquina
|
|
HM63 | HM63B |
|
Tamaño de la tabla de trabajo |
630*630 | 630*630 |
|
Cantidades de la tabla de trabajo |
1 | 2 |
|
División de escala de la mesa de trabajo |
1 | 1 |
|
Viaje del eje X |
1000 | 1000 |
| Viaje del eje de Y | 850 | 850 |
| Viaje del eje de Z | 1050 | 1050 |
|
Distancia entre el centro del eje y superficie de la mesa de trabajo |
110-960 | 110-960 |
|
Distancia entre la cara del extremo del eje al centro de la mesa de trabajo |
50-1100 | 50-1100 |
|
T-ranura (anchura de ranura de No.* *spacing) |
5-18×100 | 5-18×100 |
|
Forma cónica del eje |
BT50 | BT50 |
|
Velocidad del eje |
6000rpm | 6000rpm |
|
Tornillo de la bola del eje de X.Y.Z |
5012,5012,5012 | 5012,5012,5012 |
|
Velocidad rápida del eje de X.Y.Z |
24/24/24 | 24/24/24 |
| Vías guías lineares del eje de X.Y.Z | MSA55S, MSA55LS, MSA55LS | MSA55S, MSA55LS, MSA55LS |
| Conexión del motor del eje de X.Y.Z | conexión directa | conexión directa |
| Poder del motor del eje | 15/18.5 | 15/18.5 |
| Motor del eje de X.Y.Z | X: 22 Y: 22Z: 22 | X: 22 Y: 22 Z: 22 |
|
Cantidad de la herramienta |
24 | 24 |
| Longitud del diámetro y peso máximos de herramientas | 112mm/350mm/15g | 112mm/350mm/15g |
| Coloque la exactitud | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Coloque la exactitud de nuevo | ±0.005/±0.005/±0.005 | ±0.005/±0.005/±0.005 |
|
Trabaje a máquina la dimensión (L*W*H) |
5100*4950*2850 | 5100*4950*2850 |
|
Capacidad de carga de la tabla de trabajo |
1000 | 1000 |
|
N.W. |
9600 |
11000 |
