Máquina auto del torno del CNC de la cama plana resistente con la tirada neumática
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Automático de rasante: | Automática | oscilación máximo sobre cama: | Ф1400mm (55") |
|---|---|---|---|
| Max. Swing sobre el carro: | Ф990mm (40") | Anchura de la cama: | 970m m (38") |
| Longitud máxima del objeto: | 1500/2000/3000/4000m m (59" /78,7" /118" /157") | longitud de torneado máxima: | 1300/1800/2800/3800m m (51" /70,8" /110,2" /149,6") |
| Max. Weight entre el centro: | 6000Kg | * Oscilación sobre hueco: | Ф1930mm (76") |
| Alta luz: | máquina automatizada del torno,máquina del torno de la precisión |
||

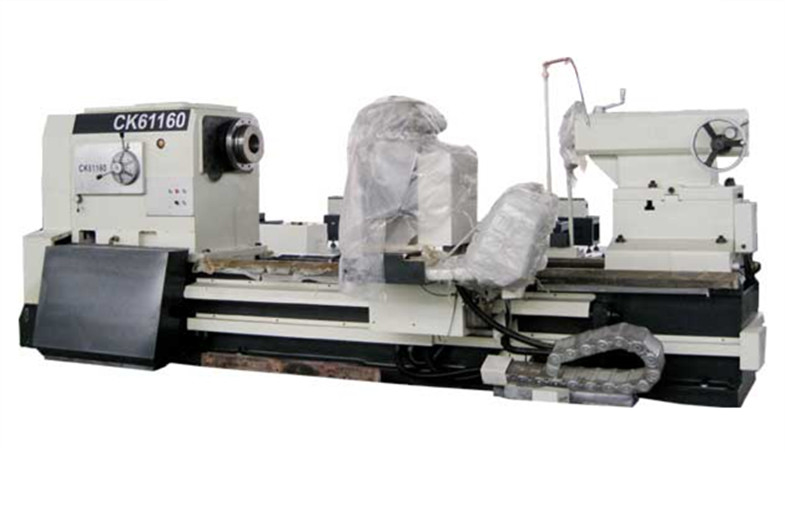

Máquina auto del torno del CNC de la cama plana resistente con la tirada neumática
Detalle rápido:
Torno CK61140 CK61160 CK62140 CK62160 Introduct del CNC de la cama plana
La cama plana más grande que da vuelta a la máquina del torno del CNC es una máquina-herramienta controlada CNC del torno, conducida por los motores de paso o los motores servos.
El torno del CNC es conveniente para dar vuelta cilíndrico y afila las caras, taladro, acanalando y cortando los hilos
Descripción:
Características y equipos de la cama plana que dan vuelta al torno del CNC:
1. El torno de torneado del CNC adopta el código internacional del ISO, entrada manual de la fecha del teclado
2. Proporcionado el programa de la protección del atajo del poder y las funciones de la diagnosis automática.
3. Las alimentaciones longitudinales y cruzadas son efectuadas por la impulsión del motor servo a través de los tornillos de la bola.
4. Sistema lubricante centralizado en el cabezal para menos distorsión de la calefacción y de calor.
5. La superficie de los bedways es frecuencia supersónica endurecida y precisión molidos con una vida de servicio larga
6. Pasos de la velocidad del eje (manual): 24 pasos (manuales)
Usos:
Conveniente para dar vuelta de partes planas grandes de tipo de la placa y del anillo.
Especificaciones:
|
Artículos |
CK61140/CK62140 |
CK61160/CK62160 |
||
|---|---|---|---|---|
|
Oscilación máximo sobre cama |
Ф1400mm (55") |
Ф1600mm (63") |
||
|
Max. Swing sobre el carro |
Ф990mm (40") |
Ф1190mm (47") |
||
|
Anchura de la cama |
970m m (38") |
|||
|
Longitud máxima del objeto |
1500/2000/3000/4000m m (59" /78,7" /118" /157") |
|||
|
Longitud de Max. Turning |
1300/1800/2800/3800m m (51" /70,8" /110,2" /149,6") |
|||
|
Max. Weight entre el centro |
6000kg |
|||
|
* Oscilación sobre hueco |
Ф1930mm (76") |
Ф2110mm (83") |
||
|
* Longitud útil del hueco |
590m m (23") |
|||
|
Diámetro interior de eje |
Ф130mm (5,1") |
|||
|
Nariz del eje |
A2-15 |
|||
|
Diámetro de agujero del cono y forma cónica del agujero del eje |
1:20 MetricФ140 |
|||
|
Pasos de la velocidad del eje (manual) |
24 pasos (manuales) |
|||
|
Gama de velocidad del eje. |
2.5-250r/min |
|||
|
Alimentación rápida para AXIS Z |
8m/min |
|||
|
Alimentación rápida para AXIS X |
5m/min |
|||
|
Max.travel de AXIS X |
820m m (32-1/3”) |
900m m (35,4") |
||
|
Min.input |
0.001m m |
|||
|
Estaciones del poste de la herramienta |
estación 4 |
|||
|
Corte transversal de la herramienta |
50× 50m m (1,9" ×1.9”) |
|||
|
Diámetro externo de la manga del residuos de mezcla |
Ф160mm (6,3") |
|||
|
Forma cónica del diámetro interior de la manga del residuos de mezcla |
80 métricos |
|||
|
Max. Traverse de la manga del residuos de mezcla |
300m m (11,8”) |
|||
|
Esfuerzo de torsión del motor de X/Z |
37/42Nm |
|||
|
Poder del motor principal |
22KW |
|||
|
Poder de la bomba de enfriamiento |
250w |
|||
|
dimensiones totales de 3M (L × del ×W H) |
6200×2280×2130m m (244" ×89.7 '' ×83.9”) |
6200×2280×2300m m (244" ×89.7 '' ×90.5”) |
||
|
Nuevo peso (3M) |
12700kg |
13500kg |
||
|
NOTA: Los artículos con '' * '' esté solamente para 62 series. |
||||
