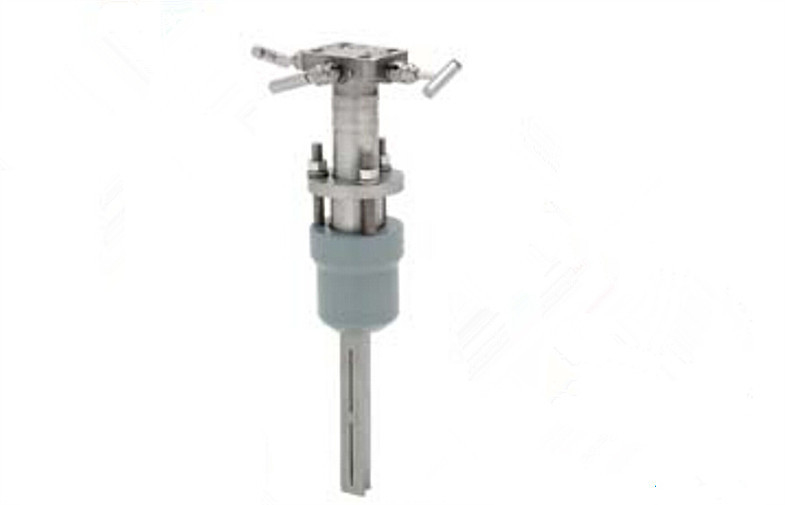

Transmisor multivariable 485 combinado con el 3051S o 3095 primario de Annubar del flujómetro de Rosemount Annubar

Detalle rápido:

• El diseño innovador de la ranura y de la T-forma aumenta exactitud hasta el ±0.75%
• Gran variedad de configuraciones del montaje
• La cabeza multíple integral permite el montaje directo de los transmisores del DP
• El diseño del Flo-Golpecito permite la instalación sin parada normal del sistema
• Tipos flúidos ideales: líquido, gas, y vapor

Descripción:

Flujómetros integrados principales del DP de la industria
Integrando electrónica del transmisor de presión con el Annubar
Haciendo un promedio del tubo de Pitot (APT), Rosemount proporciona el más alto
ejecución del flujómetro del DP de la inserción. Este flujómetro completamente integrado
elimina la necesidad de colocaciones, tubería, válvulas, adaptadores,
múltiples, y consolas de montaje, de tal modo reduciendo la soldadura y
tiempo de instalación.
Funcionamiento mejorado con la medición innovadora
técnicas
El diseño frontal de la ranura del Annubar y la forma revolucionaria mejoran
la exactitud y la repetibilidad de cada medida del flujo señalan.
El control de proceso apretado es ganado por fuerza de señal creciente y
ruido reducido de la señal.
Las medidas en tiempo real del flujo total están disponibles con
el diseño integral del sensor de temperatura
El sensor T-formado patentado incluye haber sellado,
presión-conservando el thermowell que permite flujo total en toda la línea
tamaños con una sola penetración del tubo. Tecnología multivariable adentro
los usos del gas y del vapor compensan la presión y
variaciones de la temperatura, que pueden causar errores significativos del flujo.
El uptime de la planta se aumenta con el sin necesidad de mantenimiento
diseño
El sensor de Annubar se diseña para prevenir desgaste y bloqueo adentro
el tubo. La electrónica es la más estable de la industria y
permite los ciclos de la calibración de hasta 10 años, abastecimiento significativo
ahorros del mantenimiento.
Ahorros de la energía ganados con permanente mínima
pérdida de presión
El diseño no-que restringe del sensor de Annubar crea
bloqueo mínimo en el tubo, que reduce la presión permanente
pérdida. La pérdida de presión permanente se puede convertir directamente en
los ahorros de la energía bajo la forma de compresor costaron para el gas, eléctrico
cueste para los líquidos de bombeo, y los costes del combustible para generar el vapor.

Usos:

Serie del flujómetro de Annubar: Rosemount 3051SFA
ProBar®, 3095MFA masa ProBar®, 485, y 285
El estado plus ultra, quinta generación Rosemount 485 Annubar
combinado con el 3051S o el transmisor multivariable 3095 crea
un inserción-tipo exacto, repetible y confiable flujómetro.
El Rosemount 285 proporciona un producto comercial que ofrece para
sus usos de fines generales.

Especificaciones:

Funcionamiento
Suposiciones de la declaración del funcionamiento
Identificación medida del tubo.
Factor del coeficiente de descarga
el ±0.75% del flujo
Repetibilidad
el ±0.1%
Línea tamaños
• Talla 1 del sensor: 2 adentro. a 8 adentro. (50 a 200 milímetros)
• Talla 2 del sensor: 6 adentro. a 96 adentro. (150 a 2400 milímetros)
• Talla 3 del sensor: 12 adentro. a 96 adentro. (300 a 2400 milímetros)

Clasificación
Entre en contacto con un representante de la gestión del proceso de Emerson para
ayuda. Una hoja de datos de configuración se requiere antes de orden
para la verificación del uso.
Rechazo del flujo
10:1or mejor
Final de la superficie del sensor de Annubar
La superficie delantera del Annubar primario se texturiza para el alto
Usos del número de Reynolds (típicamente gas y vapor).
la textura superficial crea una capa de un límite más turbulento en
superficie delantera del sensor. La turbulencia creciente produce a
una separación más fiable y más repetible de flujo en el borde de
el sensor. El final superficial apropiado será resuelto para
cada uso por el apresto de la gestión del proceso de Emerson
programa, software del juego de herramientas del instrumento.

Funcional
Servicio
• Líquido
• Gas
• Vapor
Límites de proceso de la temperatura
Dirija el transmisor del soporte
• °F 500 (°C) 260
• °F 750 (°C) 398 cuando está utilizado con un soporte directo, alto
múltiple de la válvula de la temperatura 5 (conexión del transmisor
Código de la plataforma 6)
Transmisor remoto del soporte
• °F 1250 (677 °C) – material del sensor de Hastelloy
• °F 850 (454 °C) – material del sensor del acero inoxidable
Límites de la presión y de la temperatura (1)
Dirija el transmisor del soporte
• Hasta ANSI 600# (1440 psig en el °F 100 (barra 99 en el °C) 38)
• La medida integral de la temperatura no está disponible con
Ensanchado montando el tipo mayor que la clase 600
Transmisor remoto del soporte
• Hasta ANSI 2500# (6000 psig en el °F 100 (barra 416 en el °C) 38)

Ventaja competitiva:

El elemento primario de Rosemount 485 Annubar utiliza un diseño T-formado del sensor eso
ofertas mejores de exactitud y de funcionamiento de la clase.
• Hasta 0,75% exactitudes del flujo
• La pérdida de presión permanente más baja de cualquier flujómetro del DP
• Disponible en 2 a 96 adentro. (50 - 2400 milímetros) alinee los tamaños
