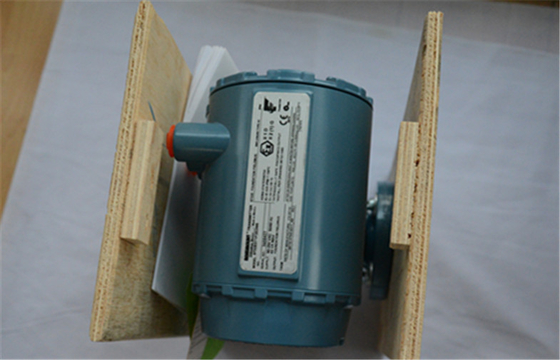

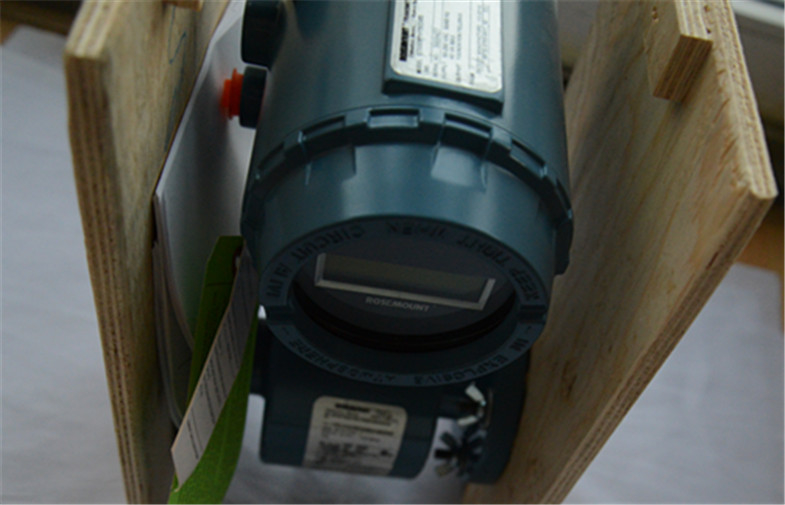

Metro de flujo electromágnetico de la inserción de Rosemount con el montaje integral o remoto

Metro de flujo electromágnetico de la inserción de Rosemount con el montaje integral o remoto

Detalle rápido:

• Ideal para las instalaciones integrales del transmisor del soporte

• CIERVO/análogo, fieldbus de la FUNDACIÓN, o disponible hecha salir fieldbus del PA de PROFIBUS

• Diagnósticos avanzados disponibles

• Interruptor óptico LOI

• DI/DO opcional disponible (CIERVO solamente)

Descripción:

PROCEDIMIENTOS DE INSTALACIÓN

La instalación de Rosemount 8732 incluye mecánico y eléctrico detallada

procedimientos de instalación.

Monte el transmisor

los transmisores Telecontrol-montados se pueden montar en un tubo hasta dos pulgadas adentro

diámetro o contra una superficie plana.

Montaje del tubo

Para montar el transmisor en un tubo:

1. Ate la consola de montaje al tubo usando el hardware de montaje.

2. Ate los 8732 a la consola de montaje usando los tornillos de montaje.

Montaje superficial

Para emerger soporte el transmisor:

1. Ate los 8732 a la ubicación del montaje usando los tornillos de montaje.

Para convertir del soporte integral al transmisor remoto del soporte, consulte

Suplemento manual: Soporte integral a la conversión remota del soporte

CONEXIONES DEL SENSOR

Esta sección cubre los pasos requeridos para instalar físicamente el transmisor

incluyendo el cableado y la calibración.

Sensores de Rosemount

Para conectar el transmisor con un sensor no--Rosemount, refiera a

apropíese del esquema eléctrico en “esquemas eléctricos del sensor universal” encendido

pagine E-1. El procedimiento de la calibración enumerado no se requiere cuando está utilizado con

Sensores de Rosemount.

Transmisor al cableado del sensor

Los sensores ensanchado y de la oblea tienen dos puertos del conducto tal y como se muestra en del cuadro 2-16.

Cualquiera uno se puede utilizar para ambos los cables de la impulsión y del electrodo de la bobina. Utilice

enchufe del acero inoxidable que se proporciona para sellar el puerto inusitado del conducto. Uso

Cinta de PTFE o sellante del hilo apropiado para la instalación al sellar

conducto.

Un solo funcionamiento dedicado del conducto para los cables de la impulsión y del electrodo de la bobina es

necesitado entre un sensor y un transmisor remoto. Cables liados de

los flujómetros magnéticos múltiples en un solo conducto son probables crear

problemas de interferencia y de ruido en su sistema. Utilice un sistema de cables por

funcionamiento del conducto. Véase el cuadro 2-16 para el diagrama apropiado de la instalación del conducto y

Cuadro 2-3 para el cable recomendado. Para los esquemas eléctricos integrales y remotos

refiera al cuadro 2-19.

Usos:

Transmisor de Rosemount 8732 - diseño del Integral-soporte, pantalla retroiluminada, y vivienda a prueba de explosiones. Disponible con fieldbus de HART®, de FOUNDATION™, o el PA de PROFIBUS, diagnósticos del dispositivo, y la verificación del metro de Smart™ para mejorar confiabilidad y funcionamiento

Especificaciones:

Aviso:

Consideraciones ambientales

Para asegurar vida máxima del transmisor, evite los extremos de la temperatura y la vibración. Las áreas problemáticas típicas incluyen:

• líneas de la alto-vibración con los transmisores integralmente montados

• instalaciones del caliente-clima en luz del sol directa

• instalaciones al aire libre en climas fríos

Los transmisores montados telecontrol se pueden instalar en la sala de control de proteger la electrónica contra un ambiente duro y de proporcionar de fácil acceso para la configuración o el servicio.

Rosemount que 8732 transmisores requieren alimentación externa tan allí debe ser acceso a una fuente de energía conveniente.
