4 - transmisor del nivel de Rosemount del radar del alambre 5600 con alto rendimiento

4 - transmisor del nivel de Rosemount del radar del alambre 5600 con el microprocesador que entra en contacto con no- del alto rendimiento

Detalle rápido:

· fuente de alimentación de 24-240V AC/DC

· FMCW, 10 gigahertz liberan la propagación del principal de la medida del radar

· exactitud de la pulgada ±0.2

· salida de Fieldbus de la FUNDACIÓN de la comunicación del CIERVO 4-20mA

· Ex-Aprobaciones: ATEX ininflamable, CSA a prueba de explosiones, FM: A prueba de explosiones, IECEx: Ininflamable

· Nema 4, IP66, protección del ingreso IP67

· Recinto moldeado de la fundición de aluminio con los compartimientos duales

Descripción:

4 el alambre Rosemount transmisor del nivel del radar de 5600 series tiene un microprocesador sin impacto del alto rendimiento que permita el tratamiento de señales avanzado y características de eco-seguimiento elegantes. Así como su alta sensibilidad el transmisor del radar puede detectar y evaluar todos los ecos dentro del tanque o del buque. El Rosemount transmisor del nivel del radar de 5600 series apoya y ayuda al usuario a una configuración acertada en usos llanos de proceso de fácil a las situaciones de proceso complejas.

El Rosemount transmisor del nivel del radar de 5600 series utiliza tecnología de microonda avanzada para conseguir la confiabilidad y la precisión más altas. Mide el nivel de líquidos, de mezclas, y de sólidos. El Rosemount transmisor del nivel del radar de 5600 series actúa en una amplia gama de temperaturas, de presiones, de mezclas de gases del vapor, y de diversas condiciones de proceso.

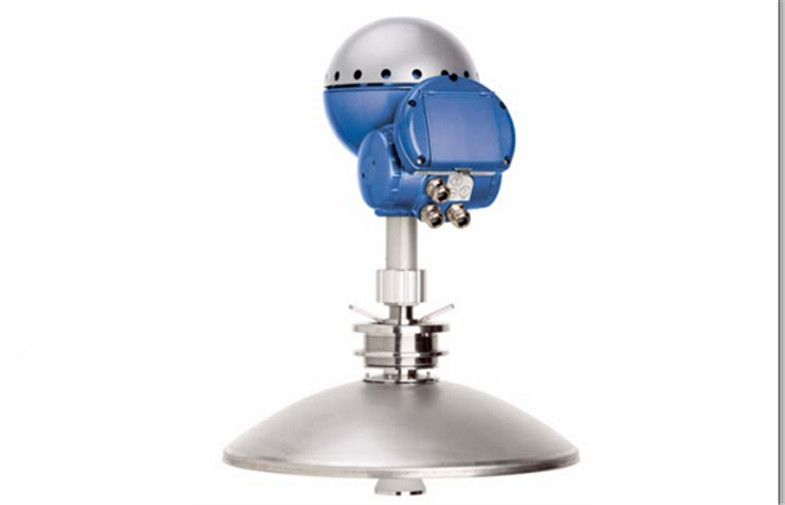

Un Rosemount transmisor del nivel del radar de 5600 series consiste en una cabeza del transmisor y una conexión del tanque incluyendo la antena. La cabeza del transmisor y el interior de la electrónica son permutables sin la apertura del tanque. Las antenas están disponibles en cuatro modelos. La antena de barra es conveniente para los tanques con pequeñas aberturas. Un reborde existente del tanque se puede utilizar como la conexión del tanque. La antena del cono es conveniente para la libre-propagación y la instalación montada tubo. Las extensiones del cono están disponibles y las antenas opcionales del cono con una limpieza/una conexión que limpia con un chorro de agua están disponibles. La antena de proceso del sello expone solamente conveniente material para los usos higiénicos o corrosivos. El plato del sello de proceso se hace de PTFE. La antena parabólica es conveniente para los materiales sólidos, puede soportar la contaminación pesada, y se puede equipar de una cubierta protectora de PTFE para reducir los efectos de ambientes polvorientos.

Las antenas del cono y de barra, excepto el cono con la conexión que limpia con un chorro de agua, se diseñan con una placa protectora. La placa y la antena (acero inoxidable o material opcional) así como el sello y los anillos o del tanque (PTFE o cuarzo) son las piezas mojadas expuestas a la atmósfera del tanque. Esto permite el uso de un reborde existente, o una alternativa más barata del reborde. Los rebordes flojos están disponibles.

El Rosemount transmisor del nivel del radar de 5600 series tiene una fuente de alimentación con una gama ultra-ancha de la entrada a partir de la 24 a la CA 240V o a DC, herzios 0-60. La cabeza del transmisor tiene dos cajas de conexiones separadas. Uno está para los cables de fuente de la señal de una salida primaria segura no--intrínseco y de alimentación. El otro se utiliza normalmente para el CIERVO de seguridad inherente de (IS)/las salidas analógicas o para a no-ES opcionalmente salida analógica secundaria. Los resultados principales pueden ser fieldbus del CIERVO o de la FUNDACIÓN, ES o no-ES. El CIERVO y las salidas analógicas secundarias pueden ser activos o pasivos dependiendo de opciones requeridas.

Usos:

El Rosemount transmisor del nivel del radar de 5600 series utiliza tecnología de microonda avanzada para conseguir la confiabilidad y la precisión más altas. Mide el nivel de líquidos, de mezclas, y de sólidos. El Rosemount transmisor del nivel del radar de 5600 series actúa en una amplia gama de temperaturas, de presiones, de mezclas de gases del vapor, y de diversas condiciones de proceso.

Especificaciones:

Ventaja competitiva:

• El mejor funcionamiento y uptime proporcionados cerca
sensibilidad principal del mercado
• El tratamiento de señales único permite
condiciones de proceso desafiadoras
• Nivel extremadamente confiable y exacto
transmisor debido a su alta repetibilidad
• Conexión fácil con poder ajustable
fuente, 24-240 Vac/dc, herzios 0-60
• Configuración y disposición fáciles con inteligente
software support
• Alta flexibilidad del uso con un extenso
selección de antenas y de materiales
• Costes de mantenimiento minimizados sin contacto

y ningunas piezas móviles; ninguna recalibración
requerido

• Cabezas permutables del transmisor y
antenas
