transmisor del nivel de 3051SAL Rosemount con protocolo de dos hilos del CIERVO de 4 - de 20 mA

transmisor del nivel de 3051SAL Rosemount con protocolo de dos hilos del CIERVO de 4 - de 20 mA

Detalle rápido:

· Plataformas coplanarias y en línea del módulo del sensor

· Presiones del indicador, absolutas o diferenciadas

· Gama de presión de hasta 10.000 psia (barra 690)

· Variedad de conexiones de proceso

· Límite de la temperatura ambiente: °F -40 a 185 (- °C) 40 a 85

· garantía limitada de 12 años

· 0-100% humedad relativa

Descripción:

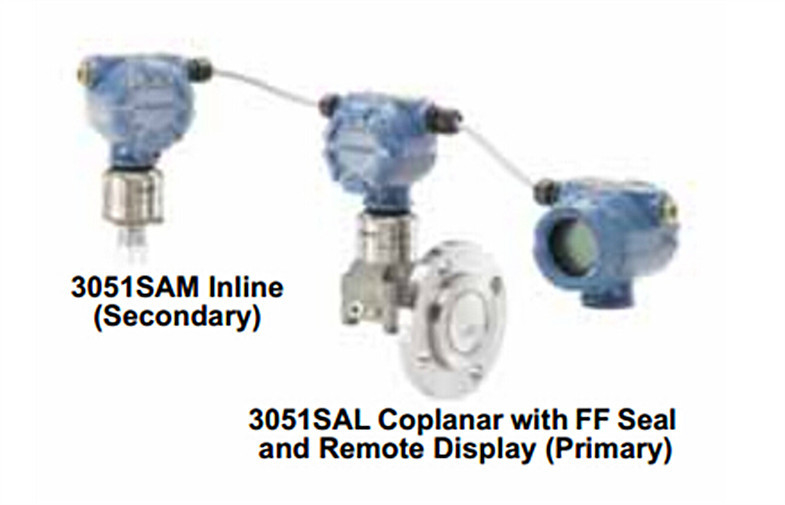

El sistema del transmisor del nivel líquido de Rosemount 3051SAL es una arquitectura flexible, de dos hilos del CIERVO de 4-20 mA que calcula la presión diferenciada (DP) electrónicamente usando dos sensores de la presión que se liguen así como un alambre eléctrico no-propietario.

Los usos ideales para el sistema de 3051SAL ERS incluyen los buques y las columnas de destilación altos que han requerido tradicionalmente longitudes largas del capilar o de la tubería del impulso. Cuando está utilizado en estos tipos de usos, el sistema de 3051S ERS puede entregar:

· Medidas más exactas y más repetibles del DP

· Una respuesta más rápida del tiempo

· Instalaciones simplificadas

· Mantenimiento reducido

Usos:

El transmisor del nivel de la presión diferenciada de Rosemount 3051SAL es servicio para la medida del nivel líquido.

Especificaciones:

Especificación del Physic:

· Conexiones eléctricas: 1/2-14 NPT, G1/2, y M20 conducto del × 1,5 (CM20).

· Conexiones de proceso: 2 adentro. (DN 50), 3 adentro. (DN 80), o 4 adentro. (DN 100); Clase 150, del ANSI reborde 300, o 600; Reborde 10K, 20K, o 40K de JIS; Reborde del PN 10/16 o del PN 40 para FF y los rebordes EF del sello, 1 adentro. (DN 25) o 1,5 adentro. (DN 40); Clase 150, del ANSI reborde 300, o 600; Reborde 10K, 20K, o 40K de JIS; Reborde del PN 40 para la hembra de los rebordes del sello del RF, 1/4-18, 1/2-14, 3/4-14, o 1-11.5 de los NPT para los sellos del RT, 1,5 adentro, 2 adentro, o 3 adentro. Tri Abrazadera higiénica del estilo del Tri Trébol para los sellos del SC, 4 adentro. El tanque higiénico perfora para los sellos de los SS.

· Piezas mojadas proceso: Los diafragmas de proceso son 316L SST o aleación C-276 o tantalio; La pieza de la extensión es CF-3M o CW-12MW; El reborde de montaje es CS plateado Cinc-cobalto o SST.

· Piezas No-Mojadas: La vivienda de la electrónica es aluminio o CF-8M (versión del Bajo-cobre del molde de 316 SST). Tipo nema 4X, IP 66, IP 68 del recinto.

· El líquido del terraplén del módulo del sensor es silicón coplanario de las aplicaciones o el hidrocaburo halogenado inerte, serie en línea utiliza el silicón Fluorinert FC-43.

· Líquido del terraplén del sello: Syltherm XLT, silicón 704, silicón 200, inerte, glicerina, Neobee M-20, glicol de propileno y agua.

Ventaja competitiva:

1. Variedad de conexiones de proceso incluyendo ensanchado, roscada, y sellos higiénicos.

2. Funcionamiento cuantificado para el montaje entero del transmisor/de sello.

3. 4-20 autobús del campo del CIERVO, de la FUNDACIÓN del mA, y protocolos inalámbricos opcionales. Para la radio es el IEC 62591 (CIERVO inalámbrico), 2,4 gigahertz DSSS.

4. Los 1199 sellos remotos adicional del soporte se pueden también pedir para la mejora del funcionamiento.

5. Conformidad a la sigma de la especificación ±3.

6. Exactitud el is±0.065% del palmo para el tipo clásico.

7. Fuente de alimentación: Fuente de la alimentación externa requerida. El transmisor actúa encendido la C.C. de 10.5-36 V sin carga. La protección reversa de la polaridad es estándar.

8. Límites de la temperatura: para Ambient-40 al °C 85 sin el LCD, – °C 40 a 80 con el LCD.

9. Autodiagnóstico: detecta un sensor o el fracaso del microprocesador, la señal analógica es alto o bajo conducido de alertar al operador.
