Sensor analítico de la conductividad de 228 submisiones toroidales/de la inserción de los instrumentos de análisis de agua de Rosemount

Detalle rápido:

 Fabricado por Rosemount analítico

Construcción rugosa

Temporeros máximos;

OJEADA de o: 120°C (248°F)

OJEADA de o: 200°C (392°F)

o Tefzel: 120°C (248°F)

Presión máxima;

OJEADA de o: 295 psig

o Tefzel: 200 psig

Tolera la alta vibración

Longitud de cable máxima: los 200ft

IDT integral

Descripción:

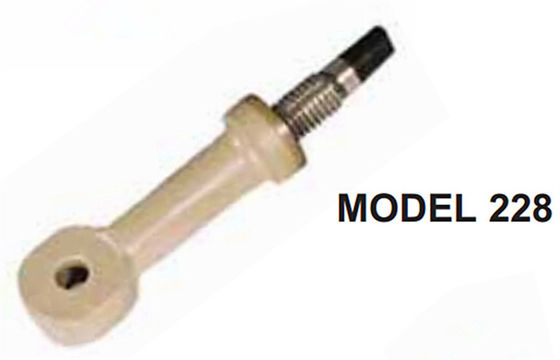

El modelo 228 es un tipo sensor toroidal de la submisión-inserción. Porque mide conductividad induciendo una corriente, los toroides no necesitan tocar la muestra, sino se pueden embalar en plástico. Así, a diferencia de los sensores del electrodo del metal, el sensor del modelo 228 se puede utilizar en muestras corrosivas y sucias. Es también ideal para medir altos líquidos de la conductividad.

El sensor está disponible en OJEADA vidrio-llenada y en Tefzel® llenado y sin llenar. El límite de la temperatura es 248ºF (120ºC); aunque una temperatura alta (392ºF (200ºC)) La versión de la OJEADA está disponible. El límite de la presión para los sensores del cuerpo de la OJEADA es 295 psig (2135 ABS del kPa) y para el cuerpo de Tefzel los sensores son 200 psig (ABS 1480 del kPa).

Las asambleas mecánicas y manuales de la contracción que permite que el sensor sea quitado de la tubería de proceso sin el cierre del proceso y el drenaje de la línea están también disponibles.

Especificaciones:

Materiales mojados: OJEADA Vidrio-llenada

Temperatura: 32ºF - 248ºF (0ºC - 120ºC)

Presión: 295 psig (2135 ABS del kPa)

Gama de la conductividad:
analizador 1056 y 56: minuto de 5 uS/cm -- 500 mS/cm máximos
todos los demás: minuto de 50 uS/cm -- 1000 mS/cm máximos

Conexión de proceso:
-80: MNPT de 1 pulgada
-81: 7/8-inch 9 UNC

Longitud de cable: 20 pies (6,1 m)

Longitud de cable máxima: 200 pies (61 m)

Instalación: Instale el sensor para sumergirlo totalmente en el líquido de proceso.

Ventaja competitiva:

CORROSIÓN Y RESISTENCIA el ENSUCIAR con los sensores toroidales sin impacto - grandes para el uso en los líquidos sucios, corrosivos, o altos de la conductividad para las concentraciones de medición de ácido, de base, y de soluciones de sal.

TORNILLO-EN O LAS OPCIONES RETRACTABLES de la INSTALACIÓN permiten que el sensor sea quitado de la tubería y de los tanques sin el cierre y el drenaje del equipo.

La CONSTRUCCIÓN RUGOSA tolera altos usos de la vibración tales como bandejas de la coctelera del lodo de perforación. El marco metálico y los toroides overmolded con la OJEADA (vidrio-llenada) o Tefzel (vidrio-llenado o sin llenar).

TEMPERATURA ALTA (392oF (200oC)) opción disponible
Tolera la alta vibración
Longitud de cable máxima: los 200ft

REMUNERACIÓN de TEMPERATURA con RTDs integral.
