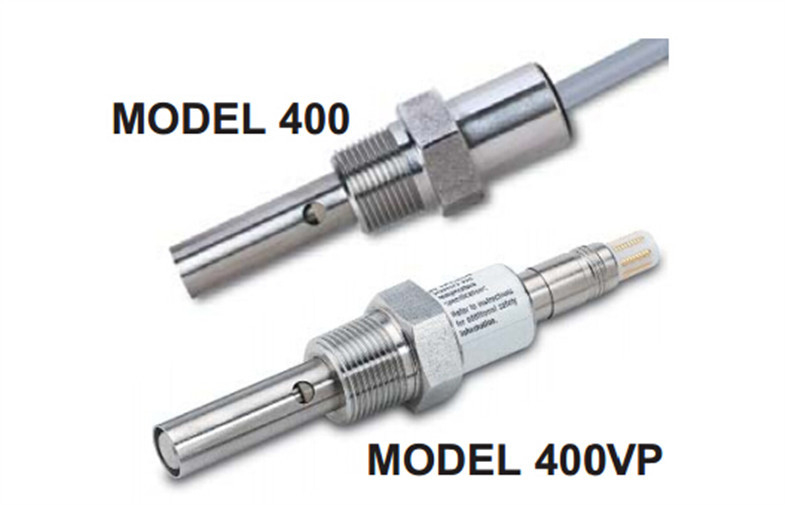

Sensores de fines generales de la conductividad de la RESISTENCIA analítica 400/400VP de los instrumentos de análisis de agua de Rosemount

Detalle rápido:

    · Fabricado por Rosemount analítico

· Conexión de proceso: 3/4 pulgada MNPT

· Temperatura: 32 a 221°F (0 a 105°C)

· Temperatura (opción -60): 32 a 392°F (0 a 200°C)

· Presión: máximo de 250 psig (ABS 1825 del kPa)

· Vacío: 7,4 psia (51 ABS del kPa)

· Materiales mojados:

electrodos de o; titanio

cuerpo de o; acero inoxidable 316

aislador de o; OJEADA

anillos o de o; EPDM

Descripción:

El sensor de la conductividad de la resistencia de /400VP del modelo analítico 400 de Rosemount se diseña para directo tornillo-en la inserción en la tubería de proceso usando una colocación de 3/4-inch MNPT. Los sensores del modelo 400 se pueden también utilizar en muestras secundarias. Una camiseta de 1 pulgada del tubo con un buje 3/4-inch es una célula de flujo conveniente. Una camiseta del tubo 3/4-inch se puede utilizar con las células de 0,1 y del 1.0/cm. Una célula de flujo plástico transparente está también disponible (PN 24091-02).

Los sensores de la RESISTENCIA están entrando en contacto con los sensores de la conductividad. Están disponibles en constantes de célula de 0,01, 0,1, 1,0, y el 10/cm. La opción del constante de célula depende de conductividad. Las altas muestras de la conductividad requieren constantes de célula más grandes. Consulte la hoja de datos del producto del analizador para las gamas y la exactitud recomendadas.

Los sensores con constantes de célula de 0,01, de 0,1 y del 1.0/cm tienen electrodos titanium concéntricos separados por un aislador de la OJEADA. Los anillos o de EPDM sellan las piezas internas del sensor del líquido de proceso. Los sensores con constantes de célula del 10/cm tienen electrodos de grafito y un cuerpo de epoxy.

La conductividad electrolítica es una función fuerte de la temperatura, y las lecturas de la conductividad se convierten típicamente al valor en una temperatura de la referencia. Para medir temperatura, los sensores de la RESISTENCIA utilizan una IDT del platino. En sensores del electrodo del metal la IDT está dentro del electrodo interno. En el sensor de epoxy del cuerpo, la IDT está en un thermowell titanium que resalta del extremo del sensor.

El sensor del modelo 400 está disponible con Variopol 6 conectores herméticos de desconexión rápida. Ate con alambre el cable de interconexión al analizador y funcione con el cable al sensor. El sensor tapa en el receptáculo del cable. Para substituir el sensor, desconecte simplemente la colocación de Variopol y enchufe un nuevo sensor. No hay necesidad de telegrafiar de nuevo o de volver a efectuar el cable.

Usos:

Rosemount 400 analíticos y los sensores de fines generales de la conductividad de 400VP ENDURANCE™ se piensa para la determinación de la conductividad en los usos que se extienden del agua de la pureza elevada al agua de enfriamiento limpia. Los sensores son ideales para el uso en las muestras limpias, anticorrosivas que tienen conductividad menos de 20.000 uS/cm.*

Amba baja temperatura (221°F/105°C) y opciones das alta temperatura (392°F/200°C) está disponible. El límite de la presión es 250 psig (ABS 1825 del kPa). El sensor está disponible con el cable integral (modelo 400) o con el cable de desconexión rápida de Variopol (modelo 400VP).

Los sensores se piensan para la inserción directa en la tubería de proceso usando una colocación del ¾ MNPT. Pueden también ser utilizados en una muestra secundaria. Los constantes de célula son los 0.01/cm, los 0.10/cm, y los 1.0/cm.

las muestras sucias o corrosivas del *For o para las muestras que tienen alta conductividad, un sensor toroidal/inductivo tal como el modelo 228 o 226 se recomiendan.

Especificaciones:

Constantes de célula: 0,01, 0,1, y el 1.0/cm

Materiales mojados:

Electrodos: titanio

Cuerpo: acero inoxidable 316

Aislador: OJEADA

Anillos o: EPDM

Conexión de proceso: 3/4 pulgada MNPT

Temperatura: 32 – 221ºF (0 – 105ºC)

Temperatura (opción -60): 32 – 392ºF (0 – 200ºC)

Presión: máximo de 250 psig (ABS 1825 del kPa)

Vacío: En 1,6 adentro. El hectogramo (kPa 5,2) de fuga de aire es menos de 0,005 SCFM (0,00014 m3/min).

Longitud de cable (modelo 400 solamente): 10 pies (m) estándar 3,1; 50 pies (m) 15,2 opcional

Ventaja competitiva:

LISTO PARA EL USO con la calibración fábrica-medida del constante de célula asegura la hacia fuera-de--caja
exactitud. Entrando en contacto con conductividad los sensores están disponibles en constantes de célula de 0,01, 0,1, 1,0, y el 10/cm.

DIRIJA TORNILLO-EN LA INSERCIÓN en la tubería de proceso usando una colocación de 3/4-inch MNPT.
El sensor 400 se puede también utilizar en muestras secundarias.

DISPONIBLE CON los conectores de desconexión rápida de VARIOPOL (VP).

RIEGUE LAS CONEXIONES APRETADAS con los electrodos titanium concéntricos separados por una OJEADA
aislador. Los anillos o de EPDM sellan las piezas internas del sensor del líquido de proceso.

La TEMPERATURA QUE DETECTA EL PLATINO RTDS ofrece flexibilidad.
Temperatura: 32 – 221ºF (0 – 105ºC)
Temperatura (opción -60): 32 – 392ºF (0 – 200ºC)

Las CONFIGURACIONES VERSÁTILES del MONTAJE con tornillo-en, retractable, y atraviesan opciones con los modelos 402 y 404.
