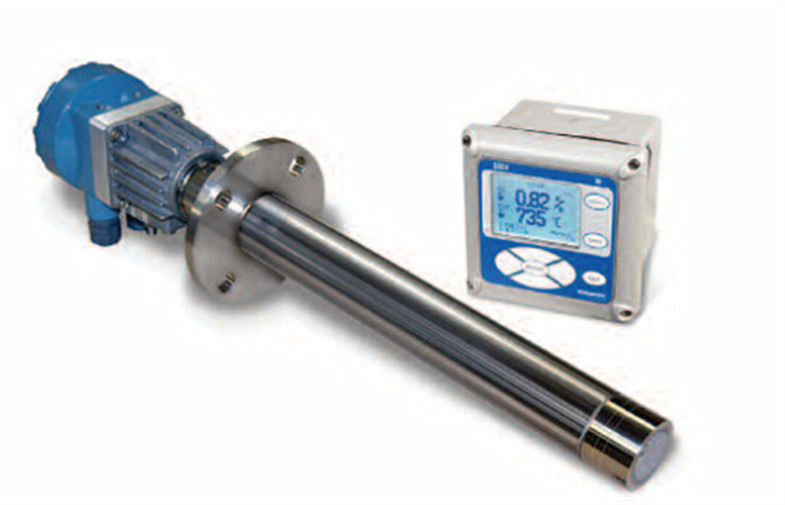

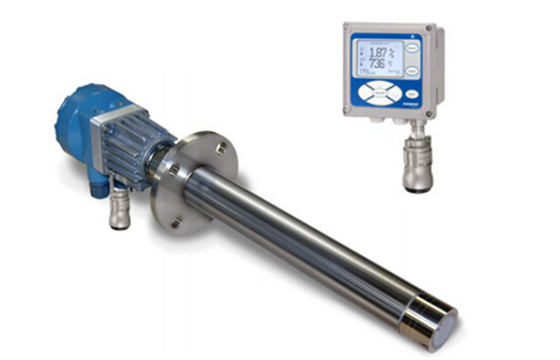

Rosemount 6888 analíticos y analizador del humo de la combustión de Oxymitter

Detalle rápido:

    · Fabricado por Rosemount analítico

· el ±0.75% de lectura o de la exactitud O2 del ±0.05%

· Comunicaciones del CIERVO de Digitaces

· Gama neta O2: variable 0-10% a 0-50%

· Adaptable a cualquier instalación existente de la punta de prueba O2

· Diagnósticos avanzados del sensor

· Completamente campo reparable

· Exhibición grande del LCD retroiluminado

· Características del programa avanzado

Descripción:

El transmisor analítico del oxígeno 6888 de Rosemount proporciona la medida exacta del oxígeno que permanece en los humos que vienen de cualquier proceso de la combustión. La eficacia de combustión óptima puede ser obtenida manteniendo el nivel ideal de oxígeno en los humos que vienen de estos procesos y el más bajos del NOX, del CO y del CO2 se producen.

Fácil de utilizar y fácil integrar. Este analizador in situ fue diseñado con facilidad de empleo del cliente en mente. No hay piezas móviles o aparatos del muestreo dando por resultado una punta de prueba extremadamente confiable que requiera mantenimiento muy pequeño.

El analizador in situ 6888 O2 proporciona la medida exacta del oxígeno que permanece en los humos que vienen de cualquier proceso de la combustión, incluyendo:

· Calderas

· Incineradores

· Hornos industriales de la calefacción

· Hornos

· Calentadores de proceso

Este diseño in situ pone un elemento de detección del óxido de circonio en el extremo de una punta de prueba, que inserta directamente en una corriente del humo. No hay piezas móviles o aparatos del muestreo, dando por resultado un analizador extremadamente confiable que requiera mantenimiento muy pequeño. Las longitudes de la punta de prueba están disponibles a partir de la 18" para 12', y una opción del montaje del resbalón proporciona la capacidad de montar una punta de prueba larga en cualquier profundidad de la inserción. los tubos de la punta de prueba de la Pesado-pared están disponibles para los usos donde está un problema la erosión de la ceniza. Los accesorios están disponibles para las temperaturas de proceso sobre 700°C para 1050°C.

Las calibraciones se pueden realizar en línea, mientras que el horno es en funcionamiento, y la calibración completamente automatizada con la transferencia del solenoide está también disponible.

Los 6888 es completamente campo reparable. Todos los componentes activos se pueden substituir, incluyendo el difusor/el filtro, detectando la célula, calentador y termopar, y todas las tarjetas de la electrónica.

La electrónica del condicionamiento de señal reside en el jefe de cada punta de prueba, eliminando la necesidad del cable de señal costoso. Una unidad de interfaz en doble canal de operador proporciona un método fácil de usar de poner el instrumento, de calibrar, y de diagnosticar fracasos.

Usos:

Los analizadores analíticos del humo de la combustión de Rosemount miden los gases que salen a raudales de calderas y de hornos industriales grandes para mejorar eficacia de combustión.

Que sigue habiendo la línea analítica de Rosemount de analizadores ines situ del humo mide el oxígeno en los humos resultando de cualquier proceso de la combustión (caldera u horno). El analizador del thei de la forma de salida se utiliza típicamente para controlar el ratio del combustible/aire de los gases que entran la hornilla del horno, que optimizó eficacia del horno, y también generó una cantidad mínima de NOx y de CO2.

Especificaciones:

Especificaciones de la medida

Gama neta O2:
variable 0-10% a 0-50%
(XI gama O2 de la oferta 0-50% de la electrónica)

Exactitud en condiciones oxidantes:
el ±0.75% de lectura o de 0,05% O2, cualquiera es mayor

El límite perceptible más bajo:
0,02% O2

Efecto de temperatura de proceso:
menos de 0,05% O2 de 100-700°C

Velocidad del sistema de la respuesta al gas de la calibración:
Respuesta inicial en menos de 3 segundos, T90 en menos de 8 segundos. La respuesta a los cambios de proceso del gas variará, dependiendo de velocidad de proceso del gas y del cargamento de partículas del difusor

Validez de la calibración:
La presentación de los gases de la calibración hace juego la botella
valor al O2 del dentro ±0.02%

Exactitud en la reducción de las condiciones (característica del stoichiometer, solamente):
±0.1% de la lectura, o 0,1% O2, cualquiera es mayor

Respuesta de sistema en la reducción de las condiciones (característica del stoichiometer, solamente):
el ir de oxidar a la reducción - T90 en el sec 120.
el ir de la reducción a oxidar - T90 en el sec 30.

Especificaciones ambientales

Punta de prueba del transmisor:
los materiales Proceso-mojados son 316L o el acero inoxidable 304

Límites de proceso de la temperatura:
0 a 705°C (32-1300°F)
550-825C con XI el feature* de la “operación heaterless”
La vida reducida de la célula puede ser esperada si está actuada continuamente en las temperaturas sobre 705°C (1300°F). Los accesorios opcionales de puente y de la chaqueta permiten la operación a 1050°C (1922°F)

Límites de la temperatura ambiente de la electrónica de la punta de prueba:
-40° a 70°C (- 40° a 158°F)

Límite de la temperatura como electrónica interior medida de la punta de prueba:
-40° a 85°C (- 40° a 185°F)

Ventaja competitiva:

ANALIZADOR CONFIABLE sin piezas móviles y ventas de la detección con una vida del año 5+.

La CALIBRACIÓN EN LÍNEA CONVENIENTE en un horno de funcionamiento compite los solenoides de la gas-transferencia montados dentro de la cabeza de la punta de prueba.

ELECTRÓNICA INTEGRAL

Las ÁREAS DE FINES GENERALES y PELIGROSAS APROBADAS permiten usos amplios.
